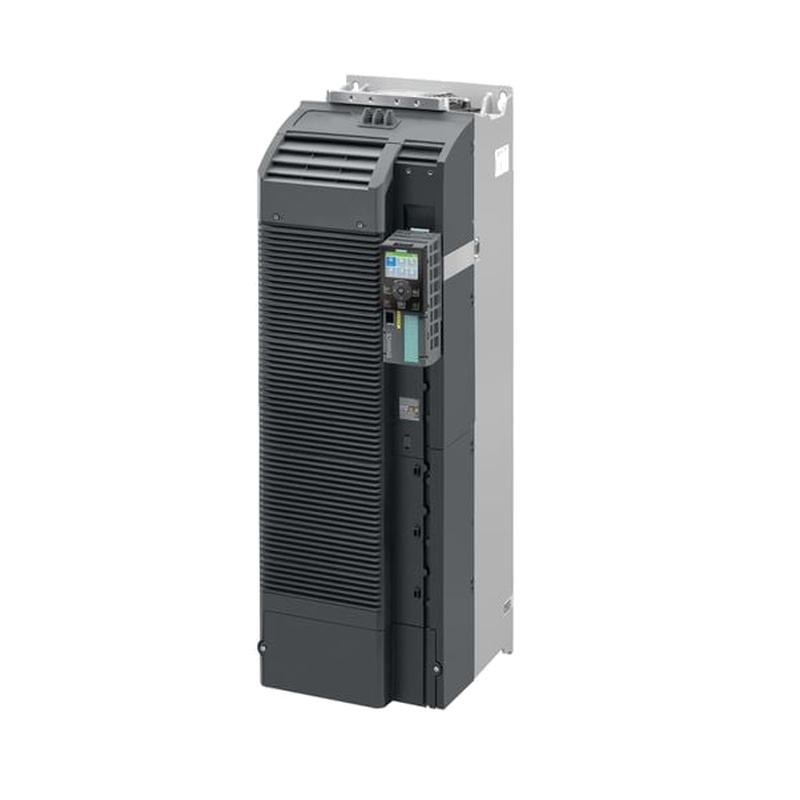

El Siemens 6SL3120-1TE22-4AD0 es un módulo de motor de eje único de alto rendimiento de la famosa familia de accionamientos SINAMICS S120, que se distingue por su significativa capacidad de salida de 24A. Este módulo de accionamiento Booksize está diseñado para proporcionar un control preciso y robusto para motores individuales que exigen una corriente más alta, como los encontrados en husillos principales, grandes servoprensas o sistemas de manipulación de materiales de alto par. Está diseñado para integrarse sin problemas en una arquitectura de bus de CC común, donde extrae energía de un módulo de fuente de alimentación central para proporcionar salida de CA de tres fases acondicionada al motor. Basado en los datos técnicos confirmados, este módulo acepta una entrada de corriente continua de 600V y proporciona una salida de 400V de 3AC, 24A, empaquetada en el factor de forma compacto y eficiente en el espacio de la estantería tipo D con refrigeración interna y características de control avanzadas.
1. Visión general del núcleo del producto y posicionamiento técnico
El 6SL3120-1TE22-4AD0 aborda la necesidad de potencia concentrada en un formato de un solo eje. A diferencia de los módulos de corriente baja, su calificación de 24A lo coloca en una categoría adecuada para accionar motores en el rango de potencia de aproximadamente 11-15 kW, llenando una brecha crítica entre aplicaciones estándar y de muy alta potencia. El diseño del módulo prioriza la alta densidad de potencia, lo que significa que ofrece una salida sustancial desde una huella relativamente pequeña, que es una característica distintiva de la serie de estanterías SINAMICS S120. Su función principal es actuar como el amplificador de potencia inteligente para un motor, ejecutando comandos de movimiento recibidos de una unidad de control de Siemens de nivel superior con precisión y respuesta dinámica.
Las especificaciones técnicas proporcionadas por usted se confirman como la base exacta para la identidad de este producto:
Modelo del producto: 6SL3120-1TE22-4AD0
Familia de productos: Módulo de motor SINAMICS S120
Configuración: Módulo de motor de eje único (controla un motor)
Voltaje de entrada: 600 V DC (suministrado desde un módulo de línea separado)
Salida: 3 CA 400 V, 24 A
Diseño: Tipo D de tamaño de libro, enfriamiento interno del ventilador
Características clave: patrón de pulso optimizado, soporte para funciones integradas de seguridad extendidas, incluye cable DRIVE-CLiQ
2. Características técnicas en profundidad e integración del sistema
2.1.Advanced electrónica de potencia y refrigeración
En el corazón de este módulo de accionamiento Booksize se encuentra una sofisticada etapa inversora basada en IGBT. El "patrón de pulso optimizado" se refiere a técnicas avanzadas de modulación de ancho de pulso (PWM) que minimizan la distorsión armónica en la corriente del motor, lo que conduce a un funcionamiento del motor más suave, ruido audible reducido y menor calentamiento del motor. Esto da como resultado una mayor eficiencia general del sistema y puede extender la vida útil tanto del motor como del propio módulo. La capacidad de salida continua de 24A genera calor significativo, que es gestionado por un sistema de enfriamiento por aire forzado interno eficiente. Este ventilador integrado garantiza una gestión térmica fiable sin necesidad de conductos de aire externos, simplificando el diseño del gabinete mientras mantiene el perfil compacto del módulo.
Arquitectura de seguridad y comunicación (DRIVE-CLiQ)
Una piedra angular de su integración es la interfaz DRIVE-CLiQ. El cable DRIVE-CLiQ incluido no es simplemente un enlace de comunicación; es la línea de vida digital que permite la configuración automática, el intercambio de datos en tiempo real y el diagnóstico centralizado. Al conectarse a una Unidad de Control de Siemens (por ejemplo, CU320-2), el módulo se identifica y configura automáticamente, reduciendo drásticamente el tiempo de puesta en marcha. Además, el módulo soporta funciones integradas de seguridad extendidas. Esto significa que puede ser parte de la cadena de seguridad de una máquina, implementando protocolos de seguridad críticos como Safe Torque Off (STO) o Safe Stop 1 (SS1) directamente a través del accionamiento, mejorando la seguridad de la máquina sin la necesidad de circuitos externos complejos.
2.3.Papel en el ecosistema del sistema SINAMICS S120
Este módulo no funciona de forma aislada. Es un componente crítico dentro del sistema "bus DC común" SINAMICS S120. En esta arquitectura, un módulo de línea activa (ALM) o módulo de línea inteligente (SLM) único y centralizado rectifica la tensión de la red para crear un bus DC estable de 600V. El 6SL3120-1TE22-4AD0 entonces utiliza este bus de CC común para alimentar su motor asignado. Este enfoque ofrece grandes ventajas: permite que la energía de frenado regenerativa de un eje sea utilizada por otros, mejora el factor de potencia general y reduce el tamaño y el costo de los componentes de alimentación en comparación con el uso de accionamientos individuales para cada eje.
3.Escenarios de aplicación y ventajas de rendimiento
3.1 Casos de uso ideales e industrias objetivo
Este módulo de motor de eje único es la opción preferida para aplicaciones exigentes donde un solo motor requiere una potencia sustancial y un control preciso.
Máquinas herramientas: accionar el husillo principal de centros de mecanizado, tornos o molinas de tamaño medio a grande, donde el alto par a varias velocidades es crucial para las tasas de eliminación de materiales y la calidad del acabado superficial.
Manejo de materiales pesados: Control de la elevación o la accionamiento del trolley en grúas más grandes, el eje de un brazo robótico pesado o el transportador principal en sistemas de alto rendimiento.
Prensas industriales y máquinas de formación: Proporcionar el control preciso de la fuerza y la velocidad necesarios para las servoprensas, las máquinas de estampado o las unidades de abrazadera de moldeo por inyección.
Estantes de prueba y simulación: donde se requiere una replicación precisa de cargas de alto par o perfiles de movimiento dinámico.
3.2.Ventaja comparativa y razón de selección
Elegir el 6SL3120-1TE22-4AD0 sobre otras opciones implica un razonamiento técnico y económico claro.
Contra múltiples módulos más pequeños: para una máquina con un eje de alta potencia y varios más pequeños, el uso de este módulo 24A único para el eje principal es más espacio y rentable que intentar paralelar módulos más pequeños, y proporciona un control más limpio y dedicado.
Contra una unidad de chasis: para niveles de potencia en el rango de 11-15 kW, el formato Booksize Drive Module ofrece una utilización superior del espacio del gabinete en comparación con una unidad de chasis más grande e independiente. Permite un montaje limpio, lado a lado con otros componentes de estantería (como otros módulos de motor o módulos de línea), racionalizando el diseño del gabinete, el cableado y la refrigeración.
El valor de la seguridad integrada: el soporte incorporado para las funciones integradas de seguridad puede conducir a ahorros significativos en el cableado de relés de seguridad, el espacio del panel y el esfuerzo de validación para los fabricantes de máquinas que se dirigen a mercados internacionales con estrictas normas de seguridad como ISO 13849.
4.Technical Deep Dive: El "Tipo D de estante de libros" y la optimización del rendimiento
4.1 Diseño mecánico para la fiabilidad
La designación "tipo D" dentro de la familia de estanterías indica un diseño mecánico y térmico específico optimizado para una mayor disipación de potencia. Esto típicamente implica una estructura de disipador de calor más robusta y un ventilador interno de mayor rendimiento en comparación con módulos de tipo A o tipo C de menor corriente. Esto garantiza que incluso bajo la carga de 24A, los componentes semiconductores críticos (IGBTs) operen dentro de su rango de temperatura óptimo, garantizando una fiabilidad a largo plazo y un rendimiento consistente. El diseño mecánico también garantiza una alta inmunidad a las vibraciones, un desafío común en entornos industriales.
4.2.Patrón de pulso optimizado para un rendimiento mejorado
El "patrón de pulso optimizado" es una característica sofisticada del software con beneficios tangibles. Mediante el ajuste dinámico de la frecuencia de conmutación y el patrón de los IGBT, los ingenieros de Siemens minimizan los problemas comunes como el llanto del motor (ruido audible a ciertas velocidades) y reducen las corrientes de rodamientos que pueden desgastar prematuramente los rodamientos del motor. Esta optimización también contribuye a una mejor forma de onda de corriente, lo que se traduce en una onda de par más baja del motor. El resultado es una rotación más suave, especialmente a bajas velocidades, lo que es crítico para operaciones de acabado de alta precisión o posicionamiento preciso.
Consideraciones críticas para la implementación y el tamaño
La implementación exitosa de este módulo requiere una planificación cuidadosa a nivel de sistema. El módulo de línea aguas arriba (ALM / SLM) debe ser dimensionado para proporcionar suficiente corriente continua y pico para la suma de todos los módulos de motor en el bus de CC, incluyendo la demanda de 24A de esta unidad. El enfriamiento adecuado del gabinete de control es esencial; Mientras que el módulo tiene enfriamiento interno, la temperatura ambiente debe mantenerse dentro de límites especificados para evitar la desviación. La instalación eléctrica debe seguir directrices estrictas para el tamaño del cable, el enrutamiento y el blindaje para garantizar el cumplimiento de la CEM y prevenir las interferencias. Por último, el motor conectado debe estar configurado correctamente en el software de ingeniería de Siemens (SINAMICS Startdrive dentro de TIA Portal) con su conjunto completo de parámetros para que los algoritmos de control vectorial funcionen de manera óptima.
Preguntas frecuentes (FAQ)
1. ¿Qué tamaño de motor puede conducir típicamente este módulo 24A?
Como regla general, una salida de 24A a 400V puede accionar un motor trifásico con una potencia nominal de aproximadamente 11 kW a 15 kW, dependiendo de la eficiencia y el factor de potencia del motor. Es crucial comparar las corrientes nominales continuas y de sobrecarga del módulo con los requisitos de corriente nominal y de pico del motor de su hoja de datos para un tamaño preciso.
2.Can este módulo se utiliza con cualquier marca de motor?
Si bien está optimizado para motores Siemens SIMOTICS, puede controlar motores asíncronos (inducción) estándar y servomotores sincrónicos de otros fabricantes. Sin embargo, para lograr el mejor rendimiento (alto par a baja velocidad, eficiencia óptima), los parámetros exactos del motor (corriente nominal, inductancia, resistencia, etc.) deben introducirse con precisión en el software de configuración de accionamiento de Siemens.
3. ¿Cuál es la diferencia funcional entre este módulo y el módulo de motor doble discutido anteriormente?
La diferencia principal es el enfoque arquitectónico. El módulo de motor doble está diseñado para la eficiencia de espacio y costes al controlar dos ejes más pequeños, a menudo relacionados (por ejemplo, dos transportadores). Este módulo de motor de eje único está diseñado para la concentración de potencia y rendimiento en un eje exigente. Dedica toda su electrónica de potencia y capacidad térmica a un solo motor, ofreciendo una mayor corriente y típicamente una optimización de control más sofisticada para ese único canal.
4. ¿Por qué está incluido el cable DRIVE-CLiQ y es especial?
La inclusión del cable DRIVE-CLiQ simplifica la adquisición y garantiza la compatibilidad. No es un cable Ethernet estándar. es un cable blindado, especificado diseñado para la comunicación en tiempo real, de alta integridad requerida en un sistema de control de movimiento industrial. El uso del cable designado garantiza la transmisión fiable de datos, la detección automática de topología e inmunidad al ruido.
¿Cómo funciona en la práctica el soporte "Seguridad Integrada Extendida"?
Esta característica permite que los comandos de seguridad (como una parada de emergencia) se transmitan digitalmente a través de un protocolo de comunicación seguro (por ejemplo, PROFIsafe) a través de la misma red DRIVE-CLiQ utilizada para el control. Cuando se recibe una orden de seguridad, el firmware del módulo desactiva de forma segura su salida de una manera validada y tolerante a fallos. Esto elimina la necesidad de contactores de cable duro para romper el circuito de potencia del motor para detener la seguridad, lo que conduce a tiempos de respuesta más rápidos y un diseño de gabinete más simple.
