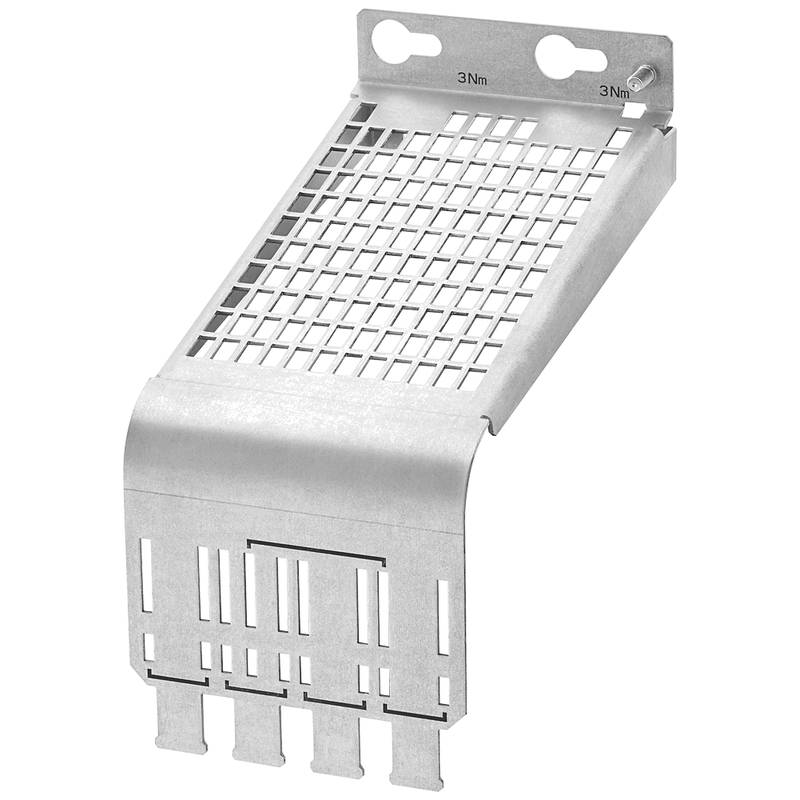

Siemens 6SL3162-1AD00-0AA0 placa de escudo EMC del módulo del motor SINAMICS, enfriamiento interno

Introducción a las placas de conexión del escudo del módulo del motor

En el entorno eléctricamente ruidoso de la automatización industrial moderna, la integridad de las señales de control de movimiento es primordial. El Siemens 6SL3162-1AD00-0AA0 es una placa de conexión de blindaje de módulo de motor especializada, un componente crítico dentro de la arquitectura del sistema de accionamiento SINAMICS S120. Esta placa de blindaje EMC está diseñada para proporcionar un punto de puesta a tierra fiable y de baja impedancia para las capas de blindaje de los cables de motor y retroalimentación. Su función principal es desviar las corrientes de interferencia de alta frecuencia de la electrónica sensible, asegurando así la compatibilidad electromagnética (EMC) y la estabilidad operativa de todo el sistema de accionamiento. Mediante la mitigación efectiva de la interferencia electromagnética (EMI), esta placa protege contra la corrupción de datos, errores de comunicación y comportamiento errático del motor, que son desafíos comunes en instalaciones con múltiples accionamientos, fuentes de alimentación de conmutación y arneses de cableado complejos.

Referencia técnica y verificación de exactitud

Una revisión de los resultados de búsqueda proporcionados no confirma directamente los detalles específicos del modelo 6SL3162-1AD00-0AA0 como placa de blindaje para módulos de motor refrigerados internamente de 45A/60A de 100 mm de ancho. Los resultados de la búsqueda se refieren a otros kits de conexión de blindaje de Siemens, como el 6SL3162-1AF00-0AA1 para módulos de 150 mm de ancho y el 6SL3162-1AH01-0AA0 para módulos de 200 mm de ancho. Por lo tanto, las especificaciones precisas de calificación dimensional y actual para la variante-1AD00 deben verificarse en los manuales o hojas de datos oficiales de Siemens SINAMICS S120. La siguiente descripción técnica se basa en los principios y funciones de diseño estándar de tales placas de protección EMC dentro del ecosistema de Siemens.

Filosofía y función del diseño

El imperativo de la EMC en los sistemas de accionamiento

Los entornos industriales a menudo se describen como un "campo minado de interferencia electromagnética". Dispositivos como accionamientos de frecuencia variable (VFD), fuentes de alimentación de conmutación y relés generan ruido conducido y irradiado significativo. La alta frecuencia de conmutación del SINAMICS S120, aunque esencial para el control preciso del motor, puede ser una potente fuente de interferencia. Sin una gestión adecuada, este ruido puede acoplarse a cables de señal y retroalimentación, lo que conduce a un rendimiento del sistema degradado. La función central de la placa de conexión de escudo del módulo del motor es establecer una "tierra limpia" - un punto de puesta a tierra centralizado y de alta calidad que actúa como un disipador para esta interferencia antes de que pueda interrumpir el funcionamiento del sistema.

Eficacia de blindaje superior e integridad de la conexión

A diferencia de los métodos de puesta a tierra improvisados, esta placa dedicada está diseñada para un rendimiento óptimo de la placa de protección EMC.

Diseño de baja inductancia: La placa está construida de un metal altamente conductor, típicamente acero o aluminio zincado, y está diseñada con una superficie amplia y plana. Esta geometría minimiza la inductancia parasitaria, que es crucial para desviar eficazmente el ruido de alta frecuencia (común en los sistemas de accionamiento) a tierra.

Conexión segura y duradera: cuenta con múltiples puntos de sujeción o terminales diseñados con precisión para acomodar trenzas o lámina de escudo estándar de PROFIBUS, DRIVE-CLiQ y cables de alimentación del motor. Estas abrazaderas aseguran una conexión estanca al gas, resistente a la corrosión que mantiene una trayectoria de baja impedancia consistente durante la vida útil del producto, mucho superior a los terminales de tornillo o las conexiones "pigtail" que pueden actuar como antenas a altas frecuencias.

Diseño integrado del sistema: La placa está diseñada mecánica y eléctricamente para montarse directamente en el módulo de motor SINAMICS S120 o su carril de montaje. Esto garantiza la trayectoria más corta posible entre el escudo de cable y el sistema de puesta a tierra del accionamiento, un factor clave en la supresión eficaz del ruido de alta frecuencia.

Características y especificaciones de rendimiento detalladas

Composición física y material

La placa de protección EMC es un componente metálico de precisión. Sus dimensiones están adaptadas para coincidir con el factor de forma estándar de tamaño de libro de su módulo de motor 45A / 60A asociado, lo que garantiza un ajuste perfecto dentro del diseño del gabinete de control. El material base se selecciona por su excelente conductividad y resistencia a la corrosión, a menudo con un tratamiento superficial como el chapado de zinc-níquel para prevenir la oxidación y mantener propiedades eléctricas estables en entornos industriales húmedos. Las abrazaderas de conexión están hechas de aleaciones resistentes a la corrosión templadas por resorte para mantener una presión constante en los escudos de cable.

Parámetros de rendimiento eléctrico y EMC

La métrica de rendimiento principal para una placa de conexión de escudo es su impedancia de transferencia, una medida de lo eficaz que pasa la corriente de interferencia a tierra. Una placa bien diseñada como la unidad Siemens exhibe una impedancia de transferencia extremadamente baja en un amplio espectro de frecuencias (desde kHz hasta GHz). Este rendimiento se traduce directamente en una alta eficacia de blindaje, lo que puede reducir las emisiones irradiadas del haz de cables y mejorar la inmunidad al ruido externo. Al centralizar las conexiones de escudo, la placa también ayuda a gestionar las corrientes de modo común, impidiendo que circulen entre diferentes dispositivos y creando bucles de tierra, que son una fuente frecuente de distorsión de señal analógica y errores de comunicación.

Arquitectura de integración e instalación de sistemas

Papel dentro de la topología SINAMICS S120

En un sistema SINAMICS S120 completo, la placa de conexión de blindaje del módulo del motor es un eslabón vital en la estrategia EMC integral. Se conecta entre los cables blindados y la carcasa metálica del módulo del motor, que está conectada a la placa de montaje a tierra del gabinete de control. Esto crea un efecto "jaula faraday" alrededor de la electrónica sensible, que contiene ruido generado internamente y bloquea la interferencia externa. Funciona en consonancia con otras medidas EMC, como el uso de núcleos de ferrita en cables, conexión a tierra adecuada del gabinete y la instalación de filtros RFI en la fuente de alimentación principal, para garantizar que todo el sistema cumpla con las normas internacionales EMC como IEC 61800-3.

Mejores prácticas de instalación y directrices de cableado

La instalación correcta no es negociable para lograr el rendimiento EMC prometido. Las mejores prácticas incluyen:

Preparación de escudos de cable: La trenza de escudo debe recortarse, peinarse y plegarse de nuevo ordenadamente para crear una superficie de contacto sólida de 360 grados debajo de la abrazadera.

Conexiones directas y cortas: Cada escudo de cable debe conectarse directamente a la placa. Escudos de cadena de margarita de un cable a otro está estrictamente prohibido, ya que compromete la integridad de la puesta a tierra para todos los cables aguas abajo.

Correa de puesta a tierra dedicada: La propia placa debe estar conectada al punto de puesta a tierra central del gabinete (punto estrella) o a la placa de montaje utilizando una correa de puesta a tierra de cobre corta, ancha y trenzada. Esta correa debe tener una superficie suficiente para manejar corrientes de ruido de alta frecuencia.

Separación de los cables de alimentación y señal: Durante el diseño del gabinete, los cables con escudos conectados a esta placa (potencia del motor, retroalimentación) deben enrutarse por separado de los cables de alimentación de CA no protegidos y otras fuentes de ruido para minimizar el acoplamiento inductivo.

Ventajas y escenarios específicos de la aplicación

Garantizar la precisión en aplicaciones sensibles

El uso de esta placa dedicada es crítico en aplicaciones donde la integridad de la señal impacta directamente en la calidad o la seguridad.

Maquinaria de alta velocidad y precisión: en las máquinas de embalaje, impresión o CNC, incluso el ruido menor de la señal de retroalimentación puede causar errores de ondulación de velocidad o posicionamiento. Una conexión de escudo robusta asegura que las señales del codificador o del resolvedor permanezcan íntimas.

Sistemas multieje y robóticos: Estos sistemas tienen paquetes de cables densos que transportan corrientes de alta potencia y de baja señal. La terminación de blindaje centralizada en la placa de blindaje EMC evita la conversación cruzada entre ejes, lo que podría conducir a errores de movimiento sincronizados o fallos de comunicación en redes compartidas como PROFINET.

Sistemas en entornos eléctricamente ruidosos: Las instalaciones cerca de equipos de soldadura, motores grandes o transmisores de radio están sujetas a intensas EMI externas. Un sistema de puesta a tierra de escudo adecuadamente implementado es la primera línea de defensa para inmunizar el sistema de accionamiento contra tal ruido ambiental.

Beneficios económicos y operacionales

Invertir en un sistema de conexión de escudo adecuado da rendimientos significativos:

Tiempo de inactividad reducido: Al eliminar los fallos relacionados con la interferencia y los errores esporádicos, aumenta la disponibilidad y la productividad de la máquina.

Comienza más rápida: los puntos de conexión predefinidos y fáciles de usar simplifican el cableado y reducen el tiempo dedicado a depurar problemas EMC durante el arranque del sistema.

Garantía de Cumplimiento: Proporciona un método verificable y estandarizado para cumplir con las estrictas regulaciones EMC, evitando costosos retoques o fallos de certificación.

Comparación con métodos de blindaje alternativos

Contra los bloques de terminales genéricos o la puesta a tierra del chasis

El uso de un bloque terminal DIN-rail estándar o simplemente el apriete de un escudo bajo un tornillo contra la pared del gabinete es una práctica común pero defectuosa. Estos métodos a menudo dan como resultado un punto de conexión de alta inductancia que es ineficaz a altas frecuencias. La placa de escudo EMC de Siemens ofrece una solución específica de baja impedancia con abrazaderas diseñadas específicamente para la terminación del escudo, proporcionando un rendimiento muy superior.

Conexiones contra "Pigtail"

Un "pigtail" es un alambre corto soldado o rizado a un escudo de cable y luego conectado a un terminal. Esta práctica es altamente desalentada en la ingeniería EMC porque el alambre de cola pigtail actúa como un inductor a altas frecuencias, aislando efectivamente el escudo del suelo por el ruido mismo que está destinado a suprimir. La conexión de abrazadera de 360 grados de la placa dedicada elimina por completo esta debilidad inductiva.

Escenarios de instalación

Nuevo despliegue del sistema: para nuevas construcciones de gabinete de control, la integración de estas placas desde el principio es la estrategia más eficaz y rentable, garantizando una instalación limpia y conforme.

Actualización del sistema y solución de problemas: En los sistemas existentes que sufren de fallas inexplicables o problemas de ruido, la actualización de estas placas es a menudo la solución más específica y eficaz para resolver problemas EMC persistentes.

Preguntas frecuentes (FAQ)

¿Por qué es necesario un plato especial? ¿No puedo conectar el protector de cable al tornillo más cercano del módulo del motor?

No. Una conexión de tornillo aleatoria no garantiza un contacto hermético, de baja impedancia o resistente a la corrosión. Más importante aún, la carcasa del módulo del motor puede no estar directamente conectada al suelo central de seguridad (PE) con una trayectoria adecuada para ruido de alta frecuencia. La placa de conexión de blindaje del módulo del motor proporciona una interfaz dedicada, diseñada específicamente para este propósito, asegurando una trayectoria fiable y eficaz a tierra a través de todo el espectro de frecuencia de preocupación.

¿El uso de esta placa de protección EMC significa que puedo ignorar otras reglas de enrutamiento de cables y puesta a tierra?

Por supuesto que no. La placa de protección es un componente único, aunque crítico, en una estrategia de protección EMC completa. Debe utilizarse junto con las prácticas adecuadas: utilizando cables blindados de alta calidad, construidos simétricamente; encaminar cables de potencia y señal en bandejas separadas o con amplia separación; y asegurar que el gabinete de control general tiene un sistema de puesta a tierra de "punto estrella" de baja impedancia. La placa es el punto final óptimo para el escudo, pero no compensa la mala calidad del cable o el diseño general del gabinete.

¿Cómo conectar múltiples cables de escudo a una sola abrazadera en la placa?

Las abrazaderas de las placas de escudo de Siemens están típicamente diseñadas para acomodar un escudo de cable por abrazadera para garantizar la presión y el contacto adecuados. Para múltiples cables, debe usar múltiples abrazaderas disponibles en la placa. No agrupe múltiples trenzas de escudo en una sola abrazadera a menos que la documentación de la placa indique explícitamente que una abrazadera específica está diseñada para este propósito, ya que esto puede conducir a una conexión poco fiable para algunos de los cables.

¿Puede esta placa ayudar con problemas como pérdida de comunicación del codificador o deriva de señal analógica?

Sí, estos son síntomas clásicos de interferencia electromagnética. El acoplamiento de ruido en los cables de retroalimentación o señal analógica es una causa principal de tales problemas. Al proporcionar una excelente tierra de alta frecuencia para los escudos de estos cables, la placa de escudo EMC puede reducir o eliminar drásticamente esta entrada de ruido, resolviendo así la inestabilidad de la comunicación y los problemas de deriva de señal.

¿Cuál es la diferencia clave entre este accesorio y la puesta a tierra funcional del sistema de accionamiento?

Esta distinción es crucial. La conexión a tierra funcional (la conexión del terminal PE de la unidad) es para la seguridad eléctrica, diseñada para manejar corrientes de falla a la frecuencia de la red (50/60 Hz). La placa de protección EMC y sus conexiones forman parte del sistema de puesta a tierra de alta frecuencia, diseñado para manejar corrientes de ruido en el rango de kHz a MHz. Sirven a fines complementarios pero técnicamente diferentes. Ambos deben implementarse correctamente para un sistema seguro y robusto.
