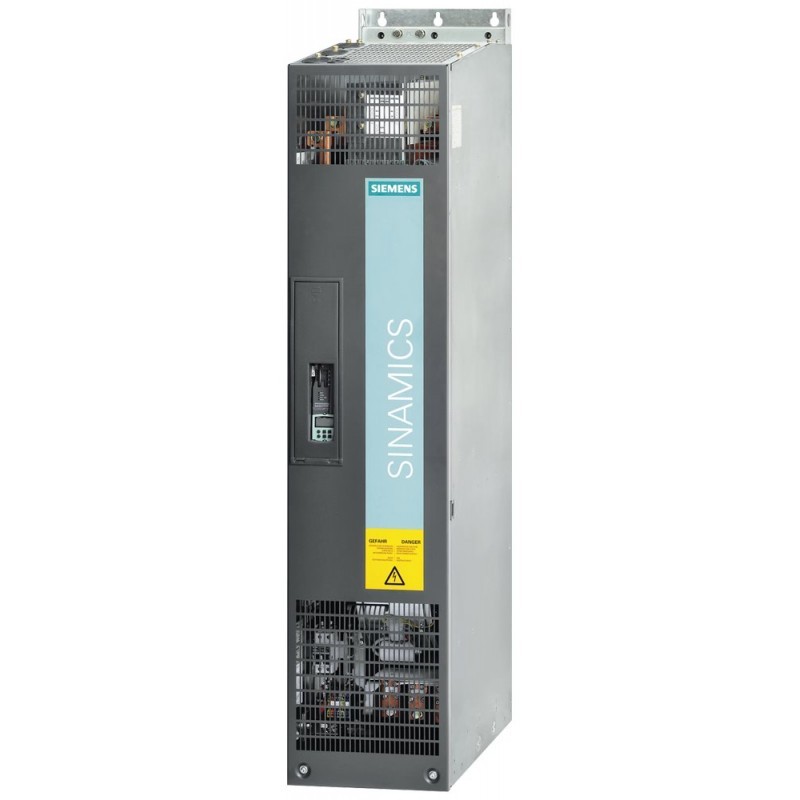

Siemens 6SL3310-1TE32-1AA3 Módulo de control de potencia y motor del chasis

Siemens 6SL3310-1TE32-1AA3 Módulo de alimentación del chasis: la columna vertebral robusta para sistemas de control de motores de alto rendimiento

El Siemens 6SL3310-1TE32-1AA3 es un módulo de potencia de chasis de la renombrada familia de accionamientos SINAMICS S120, diseñado para ofrecer una conversión de potencia fiable y eficiente para aplicaciones industriales exigentes. Este módulo de control de motor específico está diseñado como una unidad de "tipo chasis", lo que significa que es un componente de potencia autónomo destinado al montaje individual dentro de un gabinete de control, en lugar de ser parte de una pila de tamaño de libro. Con una potencia nominal sustancial de 110 kW, actúa como un componente clave en un sistema de bus de CC común, proporcionando la potencia de CC necesaria para los módulos de motor aguas abajo para accionar todo, desde bombas simples hasta sistemas de servo complejos y multiejes. Su robusta construcción y características avanzadas lo convierten en una piedra angular para soluciones de automatización en la industria pesada, incluyendo la manipulación de materiales, bancos de prueba y grandes células de fabricación.

1. Descripción general del producto y funcionalidad básica

El 6SL3310-1TE32-1AA3 es fundamentalmente un módulo de potencia de chasis, también conocido como módulo de línea básica (BLM). Su función principal es convertir la tensión de línea de CA trifásica entrante (380-480V) en una tensión de CC estable que se suministra al bus de CC del sistema. Este bus de CC sirve entonces como un depósito de potencia compartido para uno o múltiples módulos de motor, que son los componentes directamente responsables del control de los motores.

Como módulo no regenerativo, está diseñado para aplicaciones en las que la energía de frenado de los motores no se devuelve a la red sino que se gestiona a través de otros medios, como resistencias de frenado. Este ecosistema de módulos de control del motor es parte integral del sistema SINAMICS S120, que es famoso por su modularidad, lo que permite un diseño de máquina escalable y flexible en un rango de potencia de 0,12 kW a 5700 kW.

2. Especificaciones técnicas clave y características de diseño

Comprender las especificaciones y los elementos de diseño de este módulo de potencia del chasis es crucial para la integración del sistema. Está clasificado para funcionamiento de 110 kW con una tensión de entrada de 3 fases AC 380-480V, 50/60 Hz. El módulo emplea un diseño de chasis, que proporciona robustez inherente y se enfría a través de un sistema interno de enfriamiento por aire forzado, esencial para mantener el rendimiento en condiciones de alta carga.

2.1 Diseño de alta densidad de potencia y chasis

La construcción tipo chasis de este módulo de potencia está adaptada para aplicaciones de alta potencia. Su naturaleza autónoma permite un montaje flexible dentro de un gabinete de control, independiente de otros componentes de accionamiento. Este diseño es inherentemente más robusto y ofrece capacidades de disipación de calor superiores en comparación con los formatos compactos de tamaño libro, lo que lo hace adecuado para las demandas térmicas de 110 kW de funcionamiento.

2.2 Funcionamiento no regenerativo y conexión de resistencia de frenado

Como módulo de línea básica, el 6SL3310-1TE32-1AA3 funciona en un modo no regenerativo. Durante el frenado del motor, cuando el motor actúa como un generador, el exceso de energía se desvía a una resistencia de frenado conectada externamente, donde se convierte en calor y se disipa. Este diseño es rentable para aplicaciones donde el frenado frecuente o de alta energía no es una preocupación primaria.

2.3 Seguridad y diagnóstico integrados

El módulo soporta las funciones integradas de seguridad de Siemens. Una característica fundamental es Safe Torque Off (STO), que evita el arranque involuntario del motor, mejorando la seguridad del personal durante el mantenimiento. Además, el módulo está equipado con LEDs de estado y, a través de su interfaz DRIVE-CLiQ, proporciona datos de diagnóstico detallados, lo que permite el mantenimiento predictivo y la solución rápida de problemas.

2.4 Integración del sistema sin problemas a través de DRIVE-CLiQ

Al igual que otros componentes de la familia SINAMICS S120, este módulo de potencia del chasis cuenta con una interfaz DRIVE-CLiQ. Este sistema de comunicación digital permite el reconocimiento automático del módulo por la Unidad de Control central (por ejemplo, CU320-2), simplificando la puesta en marcha y asegurando que todos los parámetros y funciones de seguridad se coordinen en todo el sistema de accionamiento.

3. Rendimiento y ventajas de aplicación

El 6SL3310-1TE32-1AA3 ofrece un valor significativo en escenarios industriales específicos al equilibrar el rendimiento con la rentabilidad.

Solución de alimentación rentable para aplicaciones de alta potencia: para maquinaria que no requiere las capacidades de recuperación de energía de los módulos de línea inteligente o activa más caros, este módulo de línea básica ofrece una solución de alimentación fiable y económica. Sus ahorros iniciales de costes pueden ser sustanciales en aplicaciones de alta potencia como compresores grandes, ventiladores industriales o accionamientos transportadores.

Robustez para entornos exigentes: El diseño tipo chasis y la refrigeración por aire forzado hacen que este módulo de potencia sea excepcionalmente adecuado para entornos industriales duros. Puede soportar las tensiones eléctricas y térmicas comúnmente encontradas en las industrias pesadas como la minería, los metales y la producción de cemento, contribuyendo a un mayor tiempo de funcionamiento y fiabilidad del sistema general.

Fundación para sistemas multieje escalables: Este módulo de potencia de chasis de 110 kW puede servir como fuente central de energía para un bus DC común que suministra múltiples módulos de motor. Esta arquitectura es ideal para células de automatización complejas, como las de fabricación de automóviles o líneas de envasado, donde una fuente de energía potente alimenta eficientemente numerosos ejes coordinados.

4. Perspectiva ampliada: El papel de los módulos de potencia del chasis en los sistemas de accionamiento industriales

Colocar el 6SL3310-1TE32-1AA3 dentro del contexto más amplio de la tecnología de accionamiento y el diseño del sistema ayuda a hacer una selección informada y entender su importancia estratégica.

4.1 Arquitectura del sistema: el principio común del bus de CC

El sistema SINAMICS S120 a menudo emplea una arquitectura de bus de CC común, y el módulo de potencia del chasis es un componente clave en esta configuración. En esta configuración, una única unidad potente como el 6SL3310-1TE32-1AA3 rectifica la alimentación de la red de CA para crear un bus de CC. Este bus de CC actúa entonces como un carril de energía compartida, desde el cual múltiples módulos de motor extraen energía para controlar motores individuales. Esta configuración es altamente eficiente ya que permite el intercambio de energía entre ejes; por ejemplo, un motor de frenado puede devolver energía al bus de CC, donde puede ser utilizado inmediatamente por un motor de aceleración en otra parte del sistema.

4.2 Comparación: Chasis vs. Módulos de potencia Booksize

La elección entre un tipo de chasis y un módulo de potencia tipo booksize es fundamental en el diseño de la máquina.

Módulos de alimentación tipo chasis (como 6SL3310-1TE32-1AA3)

Estas son unidades independientes diseñadas para el montaje individual. Se caracterizan por su mayor potencia nominal, construcción robusta y sistemas de refrigeración dedicados. Son la opción preferida para aplicaciones de alta potencia (típicamente por encima de 90 kW) y para situaciones en las que los componentes no pueden montarse en una pila de tamaño de libro consolidada.

Módulos de alimentación tipo Booksize

Estas son unidades compactas y modulares diseñadas para montarse lado a lado en un carril estándar, creando un controlador de accionamiento denso e integrado. Son ideales para máquinas multieje con limitaciones de espacio y para niveles de potencia donde es suficiente el enfriamiento compartido dentro de la pila.

El módulo de potencia del chasis es la opción predeterminada para aplicaciones que exigen alta potencia, máxima robustez y diseño flexible del gabinete. El formato del módulo de motor booksize y el módulo de potencia se seleccionan cuando la optimización del espacio, la menor potencia y un factor de forma multi-eje simplificado son los principales impulsores.

4.3 Consideraciones críticas de implementación y mantenimiento

El despliegue y mantenimiento exitosos de este módulo de potencia del chasis requiere atención a varias áreas clave.

Componentes externos obligatorios: Un módulo de línea básica no regenerativo como el 6SL3310-1TE32-1AA3 requiere una resistencia de frenado externa y una unidad de frenado para funcionar de forma segura. Estos componentes no son opcionales y deben dimensionarse correctamente en función de los requisitos de energía de frenado de la aplicación para evitar fallas de sobrevoltaje del bus de CC.

Unidad de Control y Configuración del Sistema: El módulo de potencia del chasis requiere una Unidad de Control central (como el CU320-2) para funcionar. Todo el sistema de accionamiento se configura y pone en marcha utilizando el software de ingeniería de Siemens, como SINAMICS Startdrive dentro del Portal TIA, que proporciona un entorno unificado para la parametrización, optimización y diagnóstico.

Refrigeración y espacios libres eléctricos: El ventilador interno y el disipador de calor del módulo requieren un espacio libre adecuado para la entrada de aire y el escape para garantizar un enfriamiento eficiente. Los instaladores deben seguir estrictamente las directrices de instalación de Siemens con respecto a las distancias mínimas a otros componentes y las especificaciones correctas de par para las conexiones de alimentación para garantizar la fiabilidad y la seguridad a largo plazo.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la limitación principal de un módulo de línea básica no regenerativo?

La principal limitación es su incapacidad para alimentar la energía de frenado de los motores de nuevo en la red eléctrica, en cambio, esta energía se convierte en calor a través de una resistencia de frenado externa y se disipa. Esto resulta en un desperdicio de energía, un aumento de la temperatura ambiente en la sala de control y potencialmente mayores costos de electricidad en comparación con una solución regenerativa, especialmente en aplicaciones con frenado frecuente.

2. ¿Cómo beneficia el diseño del tipo de chasis la gestión térmica?

El diseño tipo chasis incorpora un sistema de enfriamiento por aire forzado dedicado con su propio ventilador y disipador de calor. Este método de enfriamiento activo es mucho más eficaz para disipar el calor significativo generado a niveles de potencia de 110 kW que el enfriamiento pasivo o a nivel de sistema utilizado en módulos de tamaño de libro más pequeños. Esta gestión térmica dedicada es crucial para mantener el rendimiento y prevenir el sobrecalentamiento en condiciones operacionales exigentes.

3. ¿Puede este módulo de potencia de 110kW usarse en un sistema con múltiples módulos de motor más pequeños?

Sí, esta es una fortaleza central de la arquitectura de bus DC común. La capacidad de 110 kW de este módulo de potencia del chasis representa la potencia continua total disponible en el bus CC. Puede conectar varios módulos de motor de potencia nominal inferior variable (por ejemplo, múltiples módulos de 30 kW, 15 kW) siempre y cuando la suma de sus demandas de potencia no exceda la capacidad de 110 kW del BLM, teniendo en cuenta también los escenarios de potencia máxima y frenado.

4. ¿Cuáles son las características clave de seguridad integradas en este módulo?

El módulo soporta las funciones Safety Integrated de Siemens, con el Safe Torque Off (STO) como una característica fundamental. STO asegura que la electrónica de potencia se impida generar cualquier salida que produzca par al motor, una medida de seguridad crítica para situaciones de mantenimiento y emergencia. El diagnóstico del módulo también puede monitorear fallas como fallas de tierra y sobretemperatura, mejorando la seguridad general del sistema.

5. ¿Cuál es el papel de DRIVE-CLiQ en este módulo de potencia?

DRIVE-CLiQ es la columna vertebral digital del sistema SINAMICS S120. Para este módulo de potencia del chasis, sirve a dos propósitos principales: la identificación automática (la Unidad de Control reconoce el módulo y sus parámetros al arrancar) y el diagnóstico integral (transmite datos operativos como temperatura y estado, lo que permite la monitorización en tiempo real y la solución de problemas simplificada).
