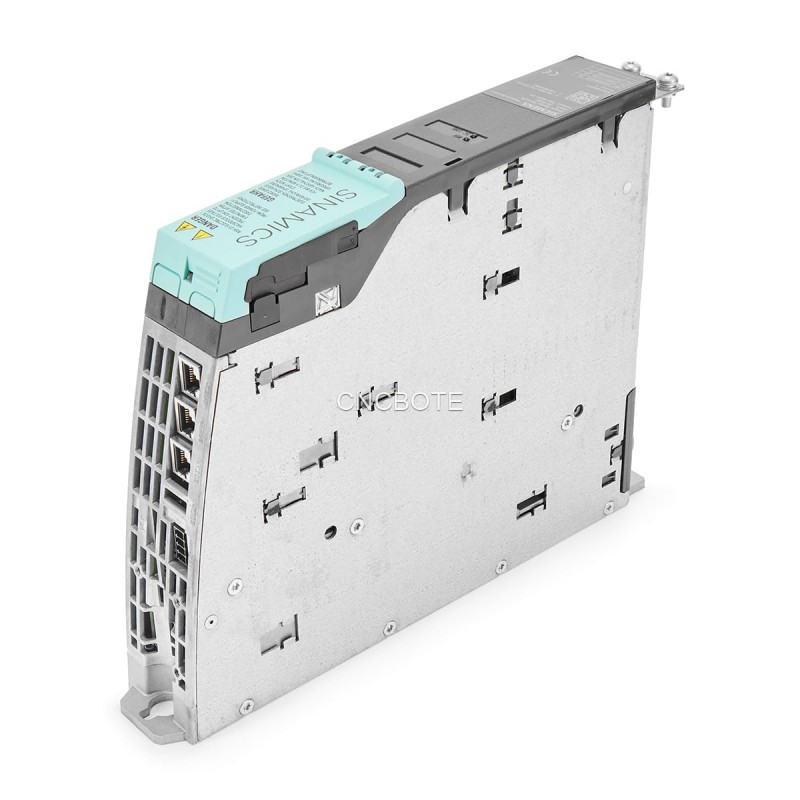

Siemens 6SL3420-1TE13-0AA0 Inversor de accionamiento de eje único Booksize

Siemens 6SL3420-1TE13-0AA0: Módulo de accionamiento de eje único compacto para el control de movimiento de precisión

El Siemens 6SL3420-1TE13-0AA0 es un módulo de accionamiento de eje único de la familia SINAMICS S120, diseñado para la precisión y la eficiencia en sistemas de automatización multieje. Este inversor de accionamiento de tamaño libro entrega potencia controlada de un bus de CC común directamente a un motor, lo que permite un control preciso de la velocidad y el par en una unidad compacta enfriada por aire internamente. Diseñado para una integración sin problemas en los gabinetes de control, ofrece una solución fiable y escalable para una amplia gama de aplicaciones industriales, desde el envasado y la manipulación de materiales hasta la robótica industrial. Su diseño modular y sus capacidades de control avanzadas lo convierten en un componente fundamental para las arquitecturas modernas de control de movimiento.

1. Descripción general del producto e integración del sistema

El Siemens 6SL3420-1TE13-0AA0 funciona como un componente clave de potencia dentro del sistema multiaccionamiento SINAMICS S120. Funciona como un inversor, extrayendo energía de un bus central de CC de 600V suministrado por un módulo de línea separado (como un módulo de línea básico, inteligente o activo) y convirtiéndolo en una salida de CA trifásica controlada para el motor.

Este módulo de accionamiento de un solo eje está diseñado con un enfoque en el montaje de alta densidad. Su delgado factor de forma de tamaño de libro permite instalar múltiples unidades lado a lado en un carril de montaje, optimizando dramáticamente el espacio dentro de los paneles de control. Mientras que el propio módulo contiene la electrónica de potencia, se basa en una Unidad de Control de Siemens separada (por ejemplo, CU320-2) para su inteligencia. La unidad de control ejecuta todas las tareas de control de movimiento y se comunica con el módulo de accionamiento a través de la interfaz integrada DRIVE-CLiQ. Esta conexión digital permite la configuración automática, el monitoreo en tiempo real y el diagnóstico integral, lo que simplifica todo el ciclo de vida desde la puesta en servicio hasta el mantenimiento.

2. Especificaciones técnicas detalladas

El 6SL3420-1TE13-0AA0 está definido por robustos parámetros técnicos que subrayan su idoneidad para entornos industriales exigentes. Acepta una tensión de entrada de enlace CC que varía de 510 a 720 V DC y proporciona una salida de CA trifásica de hasta 400 V.

En términos de rendimiento de salida, el módulo tiene una corriente nominal de 3 Amperios y una corriente de carga básica de 2,6 Amperios, soportando motores con una potencia nominal típica de 1,6 kW. Para la gestión térmica, utiliza un sistema de enfriamiento por aire interno eficiente, suficiente para su diseño compacto sin necesidad de conductos externos.

El inversor de accionamiento booksize está equipado con una amplia gama de interfaces para la integración sin problemas del sistema, incluyendo dos interfaces de enlace de CC a través de barras integradas, una conexión de fuente de alimentación electrónica de 24 V de CC y tres puertos DRIVE-CLiQ para comunicación y control. Las características adicionales incluyen una conexión del motor a través de un conector de enchufe, una entrada de apagado de par seguro (STO) para la seguridad, una salida de control de frenos y una entrada de sensor de temperatura. En términos de dimensiones físicas, el módulo es compacto: 50 mm de ancho, 270 mm de altura y 226 mm de profundidad, con un peso de aproximadamente 2,7 kg.

3. Características principales y ventajas de diseño

3.1 Arquitectura de control dedicada de un solo eje

Como módulo de accionamiento de eje único dedicado, el 6SL3420-1TE13-0AA0 proporciona control enfocado para un motor. Esto simplifica la puesta en marcha y la solución de problemas, ya que todos los parámetros y diagnósticos para ese eje específico están contenidos dentro de un bucle de control claro y aislado gestionado por la Unidad de Control global.

3.2 Factor de forma de tamaño de libro optimizado para el espacio

El diseño de tamaño de libro es un factor clave para la construcción de armarios de control compactos. Este formato estandarizado y estrecho permite el montaje de alta densidad, lo que significa que los fabricantes de máquinas pueden integrar más ejes de accionamiento en una huella más pequeña, una ventaja crítica en el panorama de fabricación actual, donde el espacio de los paneles a menudo es superior.

3.3 Control vectorial avanzado y patrones de pulso optimizados

El módulo ejecuta sofisticados algoritmos de control vectorial dictados por la Unidad de Control, lo que permite una regulación precisa tanto de la velocidad como del par para una alta respuesta dinámica en aplicaciones exigentes. Además, utiliza patrones de pulsos optimizados, que contribuyen a un funcionamiento más suave del motor, pérdidas de conmutación reducidas y menor ruido audible del motor.

3.4 Seguridad integrada y diagnóstico integral

El módulo soporta las funciones "Safety Integrated" de Siemens, incluyendo una entrada de apagado de par seguro (STO), lo que le permite ser parte del sistema de seguridad general de una máquina y ayudar a alcanzar los niveles de integridad de seguridad requeridos. La interfaz DRIVE-CLiQ proporciona acceso en tiempo real a los datos operacionales (por ejemplo, corriente de salida, temperatura del módulo) y códigos de falla detallados, lo que permite el mantenimiento predictivo y la resolución rápida de problemas para minimizar el tiempo de inactividad potencial.

4. Beneficios de rendimiento y aplicación

El diseño técnico del 6SL3420-1TE13-0AA0 se traduce en beneficios directos para los fabricantes de máquinas y los usuarios finales:

Flexibilidad y escalabilidad del sistema mejoradas: en maquinaria compleja con múltiples ejes móviles, el uso de módulos de accionamiento individuales de un solo eje crea una arquitectura modular y escalable. Los diseñadores de sistemas pueden añadir o modificar fácilmente ejes de accionamiento sin un rediseño significativo, lo que ofrece una gran flexibilidad para máquinas personalizadas o expansiones futuras.

Alto rendimiento dinámico y precisión: La combinación de potentes algoritmos de control vectorial y tecnología IGBT de conmutación rápida ofrece un excelente rendimiento dinámico. Esto es crucial para aplicaciones que requieren aceleración/desaceleración rápida, posicionamiento preciso y salida de par consistente, contribuyendo directamente a una alta calidad del producto y rendimiento.

Mantenimiento simplificado y tiempo de inactividad reducido: el sistema DRIVE-CLiQ permite a la Unidad de Control reconocer automáticamente el módulo. Esta funcionalidad "plug-and-play", combinada con diagnóstico centralizado y gestión de parámetros, reduce drásticamente el tiempo de puesta en marcha y mantenimiento. Los ingenieros pueden identificar y solucionar rápidamente los problemas, aumentando la disponibilidad general del sistema.

5. Perspectiva ampliada: El papel de las unidades de tamaño de libro en la automatización industrial

Comprender la arquitectura del sistema y la posición estratégica de este inversor de accionamiento booksize es clave para apreciar su valor en la automatización industrial moderna.

5.1 El inversor de accionamiento Booksize en un sistema de ejes múltiples

El sistema SINAMICS S120 cuenta con una arquitectura híbrida que aprovecha la inteligencia centralizada y la conversión de energía distribuida:

Inteligencia Centralizada (Unidad de Control): Una única Unidad de Control (CU) actúa como el "cerebro" de todo el sistema de accionamiento, alojando la potencia de procesamiento para todas las tareas de control de movimiento, desde el control básico de velocidad hasta movimientos de ejes interpolados complejos. Esta centralización simplifica la programación y la gestión de datos.

Potencia distribuida (módulos de motor): El módulo de accionamiento de un solo eje (como el 6SL3420-1TE13-0AA0) sirve como el "músculo". Situados físicamente cerca de los motores que controlan, estos módulos reducen la longitud de costosos cables de alimentación del motor y minimizan la interferencia electromagnética (EMI). Alimentado a partir de un bus de CC común, esta etapa de energía distribuida crea una red de distribución de energía limpia, eficiente y escalable.

Esta arquitectura es ideal para los fabricantes de máquinas que necesitan controlar múltiples ejes con una alta coordinación, evitando el costo y la complejidad del cableado de usar accionamientos independientes individuales para cada eje.

5.2 Consideraciones críticas para la implementación

La integración exitosa de un sistema basado en este módulo de accionamiento compacto requiere atención a los detalles clave:

Dimensionamiento y coordinación del sistema: el módulo de accionamiento de eje único debe dimensionarse para que coincida con los requisitos de corriente continua y pico del motor. Adicionalmente, el módulo de línea de tamaño de libros aguas arriba (ALM, SLM o BLM) debe dimensionarse para suministrar la potencia combinada de todos los módulos de motor en el bus de CC común.

Enfriamiento y espacios libres: Mientras que el módulo se enfría internamente, la gestión térmica general del gabinete de control debe manejar la disipación total del calor de todos los componentes. El cumplimiento de las directrices de instalación de Siemens para los espacios mínimos entre los módulos es esencial para garantizar un flujo de aire adecuado y prevenir el sobrecalentamiento.

Configuración y seguridad: Todo el sistema de accionamiento se configura a través del software SINAMICS Startdrive de Siemens dentro del Portal TIA, un entorno integrado que simplifica la puesta en marcha. Las funciones de seguridad (por ejemplo, Safe Torque Off/STO) se implementan a través de la Unidad de Control y se encaminan al módulo del motor a través de la red DRIVE-CLiQ.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la diferencia clave entre este Módulo de Motor y un Servo Drive independiente?

Un módulo de accionamiento de un solo eje es un amplificador de potencia que se basa en una unidad de control central para capacidades de inteligencia y control de movimiento. Un servo drive independiente tradicional integra tanto la etapa de potencia como el procesador de control en una carcasa. El enfoque modular S120 con este inversor de accionamiento de tamaño libro ofrece una mayor flexibilidad, una coordinación más fácil en sistemas de múltiples ejes y una huella general más compacta.

2. ¿Puede este módulo 3A controlar cualquier tipo de motor?

Este módulo está diseñado para controlar tanto motores de inducción AC como servomotores sincrónicos. El tipo de motor específico debe configurarse con precisión en la Unidad de Control central, que luego aplica el algoritmo de control apropiado (por ejemplo, control vectorial para motores de inducción). Los datos de la placa del motor son esenciales para un rendimiento óptimo.

3. ¿Por qué es tan importante la conexión DRIVE-CLiQ?

DRIVE-CLiQ permite la detección automática de topología. Cuando el sistema está encendido, la Unidad de Control identifica automáticamente todos los módulos de inversor de accionamiento booksize conectados y sus posiciones de red. Esto elimina la dirección manual, reduce el tiempo de puesta en servicio y proporciona una visión general clara de la estructura del sistema para el diagnóstico y el mantenimiento.

4. ¿Qué se entiende por "bus DC común" y cuál es su ventaja?

Un sistema de bus de CC común utiliza un módulo de línea único y potente para crear un bus de CC central de 600V. Múltiples módulos de accionamiento de un solo eje (como el 6SL3420-1TE13-0AA0) extraen energía de este bus para accionar motores individuales. La ventaja clave es la eficiencia: la energía de frenado de un motor puede ser reutilizada por otros motores del mismo bus, lo que reduce el consumo global de energía y la generación de calor.

5. ¿Cuáles son los requisitos de mantenimiento primarios para este módulo?

El mantenimiento es en gran parte preventivo. El enfoque principal es garantizar que las rutas de enfriamiento estén limpias y sin obstáculos. La herramienta más eficaz es la monitorización: utilizando diagnósticos integrados DRIVE-CLiQ para rastrear las horas de funcionamiento, las temperaturas de los componentes y los fallos registrados para el mantenimiento predictivo. También se recomienda comprobar periódicamente la estanqueidad de las conexiones de alimentación durante el tiempo de inactividad programado.
