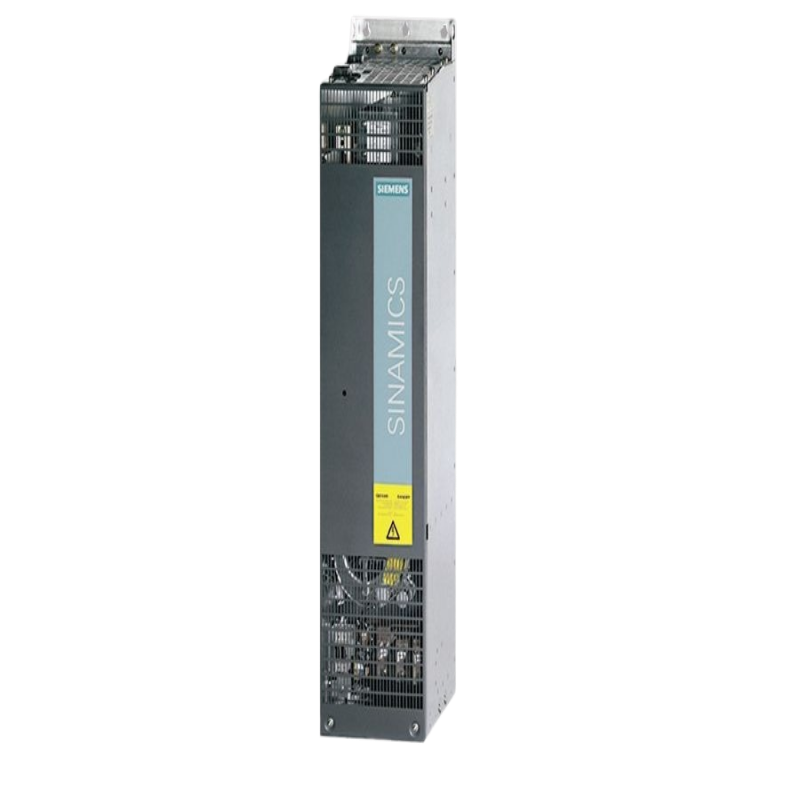

Siemens 6SL3330-6TE35-5AA3 módulo de línea inteligente (rectificador industrial)

Siemens SINAMICS S120 Smart Line Module 6SL3330-6TE35-5AA3: Conversión regenerativa de alta potencia para entornos industriales exigentes

Descripción general

El Siemens 6SL3330-6TE35-5AA3 representa la ampliación de la tecnología de conversión de energía regenerativa probada en los escalones más altos de las demandas de energía industrial. Como módulo de línea inteligente (SLM) tipo chasis con una formidable capacidad de 75 kW, esta unidad ofrece los beneficios cruciales de la regeneración de energía y la alta calidad de energía en un paquete robusto diseñado para la instalación de gabinetes independientes. Sirve como el centro de potencia fundamental para sistemas multiaccionamiento extensos, particularmente donde el perfil operativo implica una desaceleración frecuente de cargas de alta inercia. Al recuperar la energía de frenado en lugar de disiparla como calor residual, este SLM transforma un centro de costes en una fuente de eficiencia, convirtiéndolo en una opción económica y técnicamente astuta para aplicaciones pesadas en la manipulación de materiales, las industrias de procesos y la automatización a gran escala.

1. Arquitectura del producto: Especificaciones técnicas y filosofía de diseño

Diseñado para aplicaciones de alta potencia, el 6SL3330-6TE35-5AA3 encarna una filosofía de rendimiento robusto y diseño amigable con el servicio, que difiere significativamente de sus contrapartes compactas de tamaño de libro en su enfoque al calor.

gestión e integridad estructural.

1.1 Datos técnicos clave

Parámetro

Especificación

Número de artículo 6SL3330-6TE35-5AA3

Tipo de producto SINAMICS S120 Módulo de línea inteligente (SLM)

Tipo de chasis de diseño

Voltaje de entrada 3 AC 380 - 480 V ± 10%, 50/60 Hz

Potencia de salida 75 kW

Corriente de salida nominal 140 A

Voltaje de enlace DC No regulado

Capacidad regenerativa Sí

Método de enfriamiento Enfriamiento por aire forzado con ventilador integrado

Comunicación DRIVE-CLiQ

1.2 Atributos tecnológicos básicos

Front End Regenerativo IGBT de Alta Potencia: A este nivel de potencia, el uso de la tecnología IGBT es esencial para manejar las corrientes sustanciales involucradas. Esta arquitectura permite al módulo funcionar como rectificador durante la conducción y la transición sin problemas a un inversor durante el frenado, alimentando energía de nuevo a la red. Esta capacidad es crítica para aplicaciones como elevadores de grúa o transportadores de cuesta baja, donde ignorar la regeneración conduciría a costos de energía prohibitivos y desafíos de refrigeración complejos.

Sistema de enfriamiento por aire forzado dedicado: A diferencia de los módulos de tamaño libro que dependen de un flujo de aire a nivel de sistema, este sistema SLM de tipo chasis incorpora su propio sistema de enfriamiento por aire forzado integrado. Este conjunto dedicado de ventilador y disipador de calor está diseñado para expulsar de forma proactiva el calor significativo generado a 75 kW de potencia continua, garantizando estabilidad operativa y evitando la desviación térmica en condiciones ambientales exigentes.

Enlace de corriente continua no regulado amp; Integración del sistema: Al igual que todos los SLM, proporciona un enlace CC no regulado, lo que significa que la tensión fluctua con la fuente de entrada. Si bien esto lo diferencia de un ALM, sigue siendo perfectamente adecuado para la gran mayoría de las aplicaciones de alta potencia. La integración completa en el ecosistema S120 se logra a través de DRIVE-CLiQ, lo que permite el control centralizado, el diagnóstico integral y la gestión de parámetros desde la Unidad de Control que supervisa.

2. Rendimiento y ventajas de aplicación

La propuesta de valor de este SLM de 75 kW se realiza a través de una mayor eficiencia energética, simplificación del sistema y fiabilidad operativa en entornos industriales a gran escala.

Reducción sustancial de los costes operativos: La capacidad de regenerar 75 kW de potencia de frenado se traduce directamente en facturas de electricidad dramáticamente más bajas. En aplicaciones intensivas como palas mineras, grandes bancos de prueba o líneas de procesamiento de acero, el retorno de la inversión puede ser notablemente rápido, lo que justifica el gasto inicial de capital a través del ahorro continuo de energía.

Eliminación de resistencias de frenado de alta capacidad: Para un sistema de 75 kW, el uso de un BLM no regenerativo requeriría un banco de resistencias de frenado grande, costoso y que consume espacio. El SLM elimina por completo esta necesidad, liberando espacio en el gabinete, reduciendo la complejidad de la instalación y eliminando una fuente importante de calor no deseado dentro de la sala de control, reduciendo así la carga HVAC.

Construcción robusta para la longevidad industrial: El diseño tipo chasis está construido para soportar las tensiones eléctricas y mecánicas de la industria pesada. Su robusta construcción y su enfriamiento dedicado lo hacen más resistente a los entornos desafiantes que se encuentran a menudo en las industrias minera, de metales y de cemento, contribuyendo a un mayor tiempo de actividad general del sistema.

Perspectiva ampliada: El papel estratégico de los módulos regenerativos de alta potencia

La selección de un componente de potencia de este calibre es una decisión estratégica que impacta toda la arquitectura eléctrica y de control de una máquina o sistema grande.

1. Selección de módulos de potencia de navegación a altos niveles de potencia

La matriz de decisión entre BLM, SLM y ALM se vuelve cada vez más crítica a medida que aumentan los niveles de potencia, con implicaciones para el costo, la complejidad y el rendimiento.

La limitación del BLM de alta potencia: Si bien un módulo de línea básica (BLM) es una opción teórica, su practicidad disminuye bruscamente por encima de ~ 30 kW. Las resistencias de frenado necesarias para disipar decenas de kilovatios de energía se vuelven físicamente enormes, generan calor extremo y presentan un desafío significativo para la seguridad y la gestión de las instalaciones. El costo operativo de desperdiciar esta energía también se vuelve sustancial.

El SLM como opción inteligente por defecto: para la gran mayoría de las aplicaciones de alta potencia que requieren regeneración, el SLM tipo chasis se convierte en la opción sensata por defecto. Ofrece el principal beneficio de la recuperación de energía y la corrección de un alto factor de potencia sin el costo premium del enlace de CC totalmente regulado ofrecido por un ALM de tipo chasis. Es el caballo de trabajo para la industria pesada consciente de la energía.

El ALM para el rendimiento máximo: Se seleccionaría un ALM de tipo chasis cuando la aplicación sea excepcionalmente sensible a las variaciones de voltaje del bus CC. Esto se reserva típicamente para las aplicaciones más exigentes de alta dinámica, como los husillos principales de máquinas herramientas gigantes de tipo pórtico o laminadores de alta precisión, donde mantener la capacidad completa de par durante una caída de tensión de la red no es negociable.

Visión de selección:

La elección a este nivel de potencia se refiere menos a la funcionalidad básica y más a la calidad del control de potencia y las demandas específicas del proceso. El SLM ofrece un excelente equilibrio, proporcionando una regeneración inteligente y una mejora del factor de potencia para aplicaciones lo suficientemente robustas como para manejar variaciones menores de enlace de CC.

2. Imperativos de diseño de sistemas para SLM tipo chasis

La integración de un SLM de alta potencia requiere una planificación cuidadosa más allá del propio módulo.

Componentes obligatorios del lado de la línea: Un SLM de esta calificación debe emparejarse con un filtro de línea o un reactor de línea debidamente calificado. Este componente no es opcional; es fundamental para limitar los armónicos de corriente para cumplir con las normas IEEE-519 o similares, proteger el módulo de los transientes del lado de la línea y garantizar la conmutación estable de los IGBT.

Requisitos de Unidad de Control Potente: Un bus CC de alta potencia a menudo suministra numerosos módulos de motor. Esto requiere una potente Unidad de Control (como el CU320-2) con suficiente conectividad DRIVE-CLiQ y potencia de procesamiento para gestionar eficazmente todo el sistema de accionamiento. La configuración, realizada a través de SINAMICS Startdrive, implica configurar la topología de potencia y definir el control del flujo de energía entre los módulos.

Refrigeración y logística espacial: El instalador debe asegurarse de que el gabinete de control proporcione un espacio libre adecuado para la entrada de aire y el escape del SLM, según lo especificado por Siemens. La temperatura ambiente debe controlarse, y el aire de enfriamiento debe estar libre de polvo y desechos excesivos para evitar la obstrucción de los disipadores de calor y el deterioro del rendimiento de enfriamiento con el tiempo.

Preguntas frecuentes (FAQ)

Por qué es necesario el diseño tipo chasis para un SLM de 75 kW?

El diseño tipo chasis está dictado por la gestión térmica. Un convertidor de potencia de 75 kW genera calor sustancial que no puede disiparse eficazmente a través de los métodos pasivos / convectivos utilizados en módulos de tamaño de libro más pequeños. El sistema integrado de enfriamiento por aire forzado en el tipo de chasis SLM está diseñado para rechazar activamente este calor, asegurando que los IGBT y otros componentes operen dentro de su rango de temperatura seguro, garantizando así la fiabilidad y el rendimiento nominal.

2. ¿Cómo afecta el enlace CC "no regulado" a un motor de 75 kW?

Para la mayoría de los motores de alta potencia que accionan bombas, ventiladores, transportadores o elevadores, el efecto es insignificante. Estas aplicaciones son típicamente robustas para variaciones menores de voltaje de suministro. El par del motor es proporcional al cuadrado de la tensión, por lo que una pequeña caída en la tensión de red (y por lo tanto el enlace CC) da como resultado una pequeña caída en el par disponible, que a menudo es insignificante. Sólo se convierte en un problema crítico en aplicaciones de alta precisión y alta dinámica donde el par debe ser constante, lo que requiere un ALM.

3. ¿Puede este SLM usarse como una unidad independiente para suministrar un bus CC con accionamientos no Siemens?

Aunque técnicamente es posible, se desalenta fuertemente y niega el valor central del producto. El funcionamiento, la protección y el diagnóstico del SLM están profundamente integrados con el sistema de control SINAMICS S120 a través de DRIVE-CLiQ. Usarlo con unidades de terceros requeriría un sistema de control externo complejo y poco fiable para el propio SLM, anularía las garantías y sacrificaría las funciones de seguridad y optimización coordinadas de un sistema de accionamiento unificado.

4. ¿Cuáles son los puntos clave de mantenimiento para este SLM de alta potencia?

El mantenimiento primario es preventivo y se centra en la integridad del sistema de refrigeración. Es fundamental inspeccionar y limpiar regularmente los filtros de entrada de aire (si están equipados) y los disipadores de calor para garantizar un flujo de aire sin obstáculos. El monitoreo de la temperatura del módulo y el estado del ventilador a través del diagnóstico del controlador permite el mantenimiento predictivo. También se recomienda comprobar periódicamente la estanqueidad de las conexiones de alta potencia durante el tiempo de inactividad programado para prevenir puntos calientes y posibles fallas.

5. ¿Es la regeneración de energía de este SLM compatible con cualquier red de fábrica?

En general sí, pero con una consideración importante. La energía regenerada es energía limpia, sinusoidal. Sin embargo, el transformador de fábrica y el sistema de distribución eléctrica deben ser capaces de "absorber" o "hundir" esta energía. Esto generalmente no es un problema, ya que la energía regenerada es consumida por otras cargas en el mismo transformador. Sin embargo, en un escenario con muy pocas otras cargas (por ejemplo, una fábrica casi inactiva), es aconsejable consultar a un ingeniero eléctrico para garantizar la estabilidad del sistema.
